【トピックス】

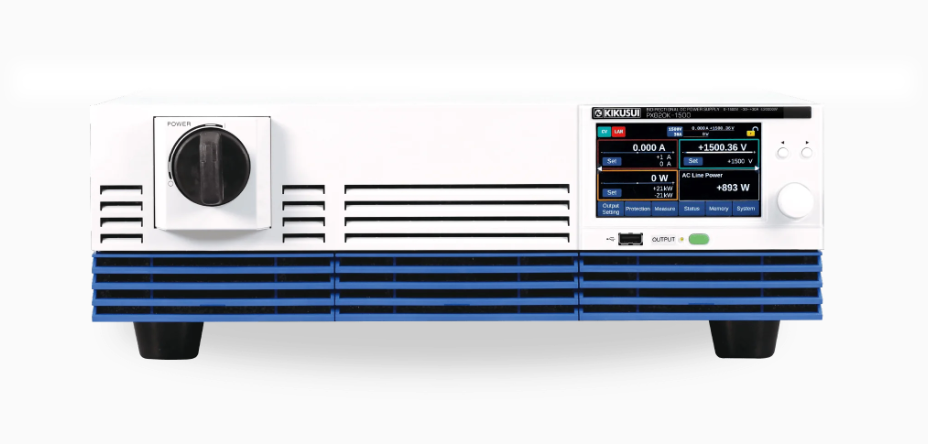

3Uサイズの筐体に20kWの大容量出力を凝縮。1500Vの高電圧に対応するだけでなく、力行・回生の双方向に1台で対応。

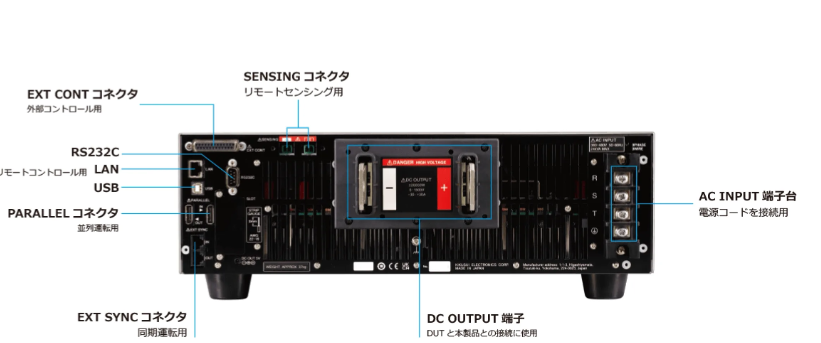

ハイパワー化が進む電気・電子機器に、新しい電源試験環境を提供します。加えて、多彩なアナログ・デジタル・通信用のインタフェースを搭載しており、研究、開発、製造など、ステージを選ばず最適な運用が可能! 先進技術の進歩を支える新世代の双方向直流電源です。





【性能】



・出力電力範囲 2〜3倍比の電力型動作

動作領域が広い電圧・電流設定の組み合わせが可能な電力型電源です。 接続したDUTの電圧がPXBシリーズの電圧設定値より低い場合は、PXBシリーズからDUTに電流が流れます。接続したDUTの電圧がPXBシリーズの電圧設定値より高い場合は、DUTからPXBシリーズに電流が流れます。



・高速な立上り / 立下り時間を実現

従来のスイッチング電源の数十倍の速度にあたる立上り / 立下り時間10msを実現しました。このため、一般的な直流電源では対応できなかった高速な電源変動試験が可能になります。



・容量性負荷に強い高安定動作

大きな容量成分を含んだ負荷が接続された場合でも、発振やオーバーシュートが発生せず、高安定に動作するように設計されています。
さらに、接続する負荷特性に合わせて、スルーレートやレスポンスの可変が可能なため、発振やオーバーシュートを抑えることが出来ます。



・目的・用途で最適化、選べる応答速度

試験条件や負荷の仕様によって、電源機器の求められる応答速度は異なります。PXBシリーズは用途に合わせて、電源の応答速度を任意に変更可能です。



・並列運転で最大25台、500kWを実現※　

マスタ機を含めて最大25台(500kW)まで並列接続できます。接続はワンコントロール並列運転となり、マスタ機のパネルでシステム全体の制御及び表示が可能になります。自動認識機能を有しているため、煩わしい設定が無く、大容量システムが構築できます。
※入力定格電圧の異なるモデル同士でも並列運転が可能。★10台以上の並列運転をご希望の方はご相談ください。
