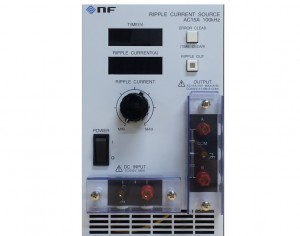

１５Ａｒｍｓ １００ｋＨｚ リップル電源



特徴

・直流電源と組み合わせコンデンサに直流バイアスを印加した状態で１００ｋＨｚ正弦のリップル電流 を流すことができます。（直流電源は別途ご用意していただきます）

・コンデンサ負荷（1μＦ以上のコンデンサを2個直列）に対して最大１５Ａｒｍｓ／１５Ｖｒｍｓまで出力 することができます。

・リップル電流モニタ内臓（ディジタル表示）

・積算時間カウンタ（ディジタル表示）

・ＡＧＣによる高安定なリプル電流 ・保護機能

（リプル出力の過電圧、過電流、過電力、過温度、直流入力部のヒューズ）



仕様

<リップル電流>

周波数 　　　　　　　　　　１００ｋＨｚ±１％以内

出力波形 　　　　　　　　　正弦波

最大出力電流 　　　　　　　１５Ａｒｍｓ

最少出力電流 　　　　　　　１Ａｒｍｓ

安定度（電源変動） 　　　　±１％以内（電源入力±１０％）

安定度（負荷変動） 　　　　±３％以内 （Ａ－Ｂ間を短絡した時と１．６μＨのインダクタを接続したときの リプル電流の変動）

 最大出力電圧 　　　　　　１５Ｖｒｍｓ（Ａ―Ｂ間に１．６μＨのインダクタ接続時）

 最大出力電力 　　　　　　２２５ＶＡ／５０Ｗ （Ａ―Ｂ間に１．６μＨのインダクタと０．２２Ω接続時）

出力端子 　　　　　　　　　バインディングポスト（Ａ、ＣＯＭ、Ｂ）、ＣＯＭ端子は筐体に接続

※負荷容量が1μＦ未満の場合、波形が歪む恐れがあります。波形の歪みを抑えて使用

するには1μＦ以上の負荷容量を接続してください。



<直流入力>

最大入力電圧 　　　　　　ＤＣ６００Ｖ

ヒューズ　　　　　　　　 １Ａ

入力端子 　　　　　　　　バインディングポスト（＋、－）－端子は筐体に接続



<電流モニタ>

表示　　　　　　　　　　 ディジタル３桁

表示分解能 　　　　　　　０．１Ａ

確度　　　　　　　　　　 ±０．２Ａｒｍｓ



<積算時間カウンタ>

表示　　　　　　　　　　　ディジタル４桁

表示分解能 　　　　　　　１時間

最大表示値 　　　　　　　９９９９時間

動作 　　　　　　　　　　リップル出力オンの間、時間カウントします。 クリアキーを長押しするとカウント値をクリアします。 電源オフ時はカウント値をバックアップします。



<保護機能>

過電圧 　　　　　　　　　リップル出力が過電圧になると、リプル出力をオフします。

また電流モニタ表示器にエラー表示します。

過電流 　　　　　　　　　リップル出力が過電流になると、リップル出力をオフします。 また電流モニタ表示器にエラー表示します。

過電力 　　　　　　　　　リップル出力が過電力になると、リップル出力をオフします。 また電流モニタ表示器にエラー表示します。

過温度 　　　　　　　　　本器が過温度になると、リップル出力をオフします。

 また電流モニタ表示器にエラー表示します。



 <一般事項>

電源入力　　　　　　　　 単相ＡＣ１００Ｖ±１０％ ５０Ｈｚ／６０Ｈｚ±２Ｈｚ ４００ＶＡ以下

動作条件 　　　　　　　　０℃～±４０℃ １０％ＲＨ～８５％ＲＨ（結露無きこと）

性能保証 　　　　　　　　２３℃±５℃ １０％ＲＨ～８５％ＲＨ（結露無きこと）

保管条件 　　　　　　　　－１０℃～±５０℃ １０％ＲＨ～８５％ＲＨ（結露無きこと）

質量 　　　　　　　　　　約８ｋｇ

外形寸法 　　　　　　　　１４０ｍｍ（Ｗ）×２３０ｍｍ（Ｈ）×４００ｍｍ（Ｄ）（突起物を含まず）



 ブロック図
