Update 2019.04.26

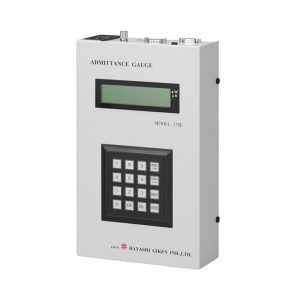

林技研工業 静電容量式膜厚計 【アドミッタンスゲージ 】Model278Ed

■林技研工業【アドミッタンスゲージ】



非破壊・接触式・静電容量式膜厚計  Model278 Ed



薄膜測定はおまかせ、素地の厚みが0.1㎜以下で、アルミ板や銅板の凸凹した試験片の

膜厚が測定できるデジタル式膜厚計は、世界でもアドミッタンスゲージのみです。





























【概要】

 アドミッタンスゲージは、アナログ式ストランドゲージをベースにデジタル式に製品化したものです。

 アドミッタンスゲージは、金属などの導電体に塗布された絶縁物の厚みを測定します。

 試験片の材質や板厚の影響を受けず、しかも表面の粗さが大きくても金属の厚みが

 0.1mm以下の薄板や浪打ちしか板でも、電極として導電柱ゴム電極(Φ9.4mm)を

 使用することで、ゴムの持つ柔軟性との相性効果で平均値が得られ、誤差を最小限にした

 とても完成度の高い測定装置です。





【 特徴 】

・素材がアルミニウム版や銅板0.1mm以下の薄膜測定に威力を発揮します。

・素地の凸凹や波打ちした試験片でも、導電性ゴム電極Φ9.4mmの測定平均値と

 ゴムの持つ柔軟性の相乗効果で、誤差要因の影響を最小限にした測定が可能です。

・ハンドプローブでは、素材の金属部と通電できれば、板厚に関係なく曲部等の測定ができます。

・プローブゴムチップ面積が大きいほど測定が安定します。

 薄膜になるほど高感度測定となります。

・デジタル表示なので、データー読み取りに誤差がなくPCのExcelにデータが転送されます。





標準プローブ (チップ径Φ9.4mm )

















■0.34~40.00mμm、電極面積Φ9.4mプローブ。

 また、薄膜ほど精度よく測定ができます。

■アルミ合金ADC12のアルマイト皮膜が、2μm以上あれば電極面積Φ9.4mmを用いると

 電流式と比べると正確かつ効率よく測定できます。

■測定プローブ電極は直径Φ2、Φ3.5、Φ9.4mmの3種類から選択できます。

 また、スイッチ切り替えで、交換使用の可能なタイプもございます。

■板膜厚のみだけでなく、試験片の金属部と通電できれば

 測定板厚に関係なく、湾曲面などであっても測定可能です。



◆測定対象物                  ◆測定例

 ワニス、塗料、ラッカー、プラスチック    アルミチューブの皮膜

 樹脂、アルマイト(2μm以上)        アルミ缶の内面、外面の皮膜

 その他の絶縁皮膜               金属箔状の絶縁皮膜

                           アルミ合金 ACC12の皮膜







ご質問等ございましたら、弊社 担当までお問合せください。
